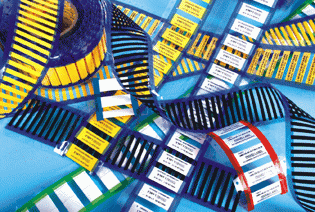

线缆热缩标识管
为满足高可靠性线缆标识要求的高端市场而设计，采用高能电子束轰击交联的聚烯烃热缩材料制成，包括三大类标识管：
AMS-柔软性通用型
HMS-半刚性高温耐油型
DIN-柔软性无卤无毒型
产品特点
1、 耐高温燃油、有机溶剂，耐油等级达70°C╳168h以上.
2、极高可靠性，永久性标识.
3、任意印字，电脑设定字符图案.
4、军标级材料，额定温度D达135°C.
5、有2:1和 3:1收缩倍率灵活选用.
6、极高阻燃性，VW-1级.
7、热感灵敏，收缩快.
产品用途
功能用途：电线电缆的对接口、线路走向的标识。
应用领域：
1、 高铁、地铁、动车组、坦克制造业；
2、飞机、航空航天制造业；
3、轮船、潜艇制造业；
4、一般性制造厂电气线路、中央控制室、车间隐蔽电力电缆、信息线路安装和维修；
5、超高建筑、社区住宅的电气线路、水管、煤气管、电话分线盒、电脑抄表分线盒安装和维修；
6、光纤光缆、程控线路分线盒安装和维修；
7、银行金融信息管理系统（RMIS）安装和维修。
执行标准
管体材质：美军标AMS-DTL-23053/5；
美军标AMS-DTL-23053/6；
德英法标准DIN-5510/2、BS 6853、NF F 16-101、NF F 00 608。
色码标准：美军标SAE-AS81531、 MIL-STD-202F/215J、MIL-STD-202F/215J。
管材颜色：有十种标准颜色可供选择，见表X。
规格序列：有十二种标准内径可供选择，见表39和表40。
注意事项
进一步的信息请参照《线缆热缩标识管》彩页单行本。
二倍统一壁厚 规格和尺寸
|
订货代码
|
收缩前尺寸（mm）
|
收缩后尺寸（mm）
|
|
内径G
|
压扁宽度G
|
双层壁厚h
|
全缩内径
|
单层壁厚
|
|
*-M-2X-1.6-
|
2.00±0.20
|
3.7±0.3
|
0.48±0.10
|
≤0.79
|
0.45±0.06
|
|
*-M-2X-2.4-
|
2.79±0.20
|
5.0±0.3
|
0.48±0.10
|
≤1.18
|
0.49±0.06
|
|
*-M-2X-3.2-
|
3.64±0.23
|
6.3±0.4
|
0.48±0.10
|
≤1.59
|
0.51±0.06
|
|
*-M-2X-4.8-
|
5.26±0.25
|
8.9±0.4
|
0.49±0.10
|
≤2.36
|
0.54±0.06
|
|
*-M-2X-6.4-
|
6.92±0.28
|
11.5±0.4
|
0.50±0.10
|
≤3.18
|
0.56±0.06
|
|
*-M-2X-9.5-
|
10.2±0.32
|
16.7±0.5
|
0.51±0.11
|
≤4.75
|
0.59±0.06
|
|
*-M-2X-12.7
|
13.5±0.36
|
21.8±0.6
|
0.52±0.11
|
≤6.35
|
0.60±0.07
|
|
*-M-2X-19-
|
20.1±0.40
|
32.2±0.6
|
0.53±0.11
|
≤9.53
|
0.62±0.07
|
|
*-M-2X-25-
|
26.7±0.45
|
42.5±0.7
|
0.55±0.12
|
≤12.7
|
0.63±0.07
|
|
*-M-2X-38-
|
39.8±0.51
|
63.2±0.8
|
0.57±0.12
|
≤19.1
|
0.64±0.07
|
|
*-M-2X-51-
|
53.0±0.56
|
83.9±0.9
|
0.58±0.13
|
≤25.4
|
0.64±0.08
|
|
*-M-2X-76-
|
79.4±0.56
|
125.3±1.0
|
0.59±0.13
|
≤38.1
|
0.64±0.09
|
三倍统一壁厚 规格和尺寸
|
订货代码
|
收缩前尺寸（mm）
|
收缩后尺寸（mm）
|
|
内径G
|
压扁宽度G
|
双层壁厚h
|
全缩内径
|
单层壁厚
|
|
*-M-3X-1.6-
|
2.00±0.20
|
3.7±0.3
|
0.47±0.10
|
≤0.53
|
0.52±0.06
|
|
*-M-3X-2.4-
|
2.79±0.20
|
5.0±0.3
|
0.47±0.10
|
≤0.79
|
0.57±0.06
|
|
*-M-3X-3.2-
|
3.64±0.23
|
6.3±0.4
|
0.48±0.10
|
≤1.06
|
0.61±0.06
|
|
*-M-3X-4.8-
|
5.26±0.25
|
8.9±0.4
|
0.49±0.10
|
≤1.59
|
0.67±0.06
|
|
*-M-3X-6.4-
|
6.92±0.28
|
11.5±0.4
|
0.50±0.10
|
≤2.36
|
0.71±0.06
|
|
*-M-3X-9.5-
|
10.2±0.32
|
16.7±0.5
|
0.52±0.11
|
≤3.18
|
0.77±0.06
|
|
*-M-3X-12.7
|
13.5±0.36
|
21.8±0.6
|
0.53±0.11
|
≤4.75
|
0.80±0.07
|
|
*-M-3X-19-
|
20.1±0.40
|
32.2±0.6
|
0.55±0.11
|
≤6.35
|
0.84±0.07
|
|
*-M-3X-25-
|
26.7±0.45
|
42.5±0.7
|
0.56±0.12
|
≤8.47
|
0.86±0.07
|
|
*-M-3X-38-
|
39.8±0.51
|
63.2±0.8
|
0.57±0.12
|
≤12.9
|
0.89±0.07
|
|
*-M-3X-51-
|
53.0±0.56
|
83.9±0.9
|
0.57±0.13
|
≤17.2
|
0.90±0.08
|
|
*-M-3X-76-
|
79.4±0.56
|
125.3±1.0
|
0.57±0.13
|
≤25.8
|
0.92±0.09
|
