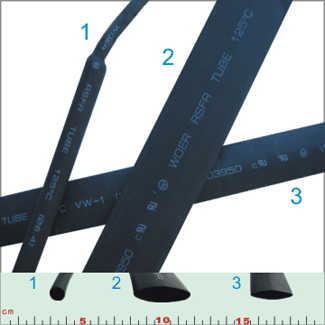

无卤环保阻燃超薄热缩管采用高能电子束轰击交联的环保性聚烯烃热缩材料制成,属于环境友好型,燃烧时不产生毒气及有害物质,具有阻燃、绝缘、环保、柔软收缩快、性能稳定等诸多优点。通过600V/300V认证UL认证号:E203950、 CSA认证号:220127
产品特点:
● 无卤、低烟、无毒、阻燃
● 收缩比例:2:1
● 收缩温度:84℃~120℃
● 额定温度:-55℃~125℃
● 柔软、收缩快、性能稳定
产品用途:
1、功能用途:电绝缘、焊点防锈防腐、机械防护
2、应用领域:电子、通信、汽车、船舶、飞机制造等行业
执行标准
a.产品标准:UL224,CAN/CSA C22.2 NO198.1-99
b.环保标准:RoHS,SONY-SS0025
c.颜色标准:有黑、棕、红、橙、黄、绿、蓝、紫、灰和白十种标准颜色,
无卤阻燃超薄热缩管RSFR-125HCB理化电气性能
性能
|
单位
|
性能指标
|
测试方法/条件
|
拉伸强度
|
MPa
|
≥10.4(老化前)
|
GB/T 1040
|
≥7.3(老化后)
|
158℃×168h
|
断裂伸长率
|
%
|
≥200(老化前)
|
GB/T 1040
|
≥100(老化后)
|
158℃×168h
|
耐热冲击
|
-
|
不发粘,不龟裂
|
250℃×4h
|
抗冷弯曲
|
-
|
不龟裂
|
-30℃×4h
|
击穿强度
|
kv/mm
|
≥15
|
GB/T 1408
|
耐电压
|
额定电压600V
|
-
|
通过
|
2500V,60s不击穿
|
额定电压300V
|
-
|
通过
|
1500V,60s不击穿
|
体积电阻率
|
Ω.cm
|
≥1×1014
|
GB/T 1410
|
抗腐蚀性
|
-
|
通过
|
158℃×168h
|
铜安定性
|
-
|
通过
|
158℃×168h
|
阻燃性
|
-
|
通过
|
VW-1
|
无卤阻燃超薄热缩管RSFR-125HCB规格表
规格
|
收缩前尺寸(mm)
|
收缩后尺寸(mm)
|
标准包装
|
适用范围
|
内径
|
壁厚
|
内径
|
壁厚
|
米/盘
|
φ1.0CB
|
1.40±0.20
|
0.13±0.05
|
≤0.65
|
0.20±0.10
|
200
|
0.7~1.0
|
φ1.5CB
|
1.90±0.20
|
0.13±0.05
|
≤0.85
|
0.20±0.10
|
200
|
0.9~1.4
|
φ2.0CB
|
2.40±0.20
|
0.13±0.05
|
≤1.00
|
0.22±0.10
|
200
|
1.1~1.8
|
φ2.5CB
|
2.90±0.20
|
0.13±0.05
|
≤1.30
|
0.25±0.10
|
200
|
1.4~2.3
|
φ3.0CB
|
3.40±0.20
|
0.13±0.05
|
≤1.50
|
0.28±0.10
|
200
|
1.6~2.7
|
φ3.5CB
|
3.90±0.20
|
0.13±0.05
|
≤1.80
|
0.28±0.10
|
200
|
1.9~2.3
|
φ4.0CB
|
4.40±0.20
|
0.15±0.05
|
≤2.00
|
0.30±0.10
|
200
|
2.1~3.6
|
φ4.5CB
|
4.90±0.20
|
0.15±0.05
|
≤2.30
|
0.30±0.10
|
100
|
2.4~4.0
|
φ5.0CB
|
5.50±0.20
|
0.15±0.05
|
≤2.50
|
0.32±0.10
|
100
|
2.6~4.5
|
φ6.0CB
|
6.50±0.20
|
0.15±0.05
|
≤3.00
|
0.32±0.10
|
100
|
3.1~5.4
|
φ7.0CB
|
7.50±0.30
|
0.15±0.05
|
≤3.50
|
0.32±0.10
|
100
|
3.7~6.3
|
φ8.0CB
|
8.50±0.30
|
0.15±0.05
|
≤4.00
|
0.32±0.10
|
100
|
4.2~7.2
|
φ9.0CB
|
9.50±0.30
|
0.15±0.05
|
≤4.50
|
0.35±0.10
|
100
|
4.7~8.0
|
φ10CB
|
10.50±0.30
|
0.15±0.05
|
≤5.00
|
0.35±0.10
|
100
|
5.2~9.0
|
φ11CB
|
11.50±0.30
|
0.18±0.05
|
≤5.50
|
0.40±0.10
|
100
|
5.7~10.0
|
φ12CB
|
12.50±0.30
|
0.20±0.05
|
≤6.00
|
0.40±0.10
|
100
|
6.2~11.0
|
φ13CB
|
13.50±0.30
|
0.20±0.05
|
≤6.50
|
0.40±0.10
|
100
|
6.7~12.0
|
φ14CB
|
14.50±0.30
|
0.20±0.05
|
≤7.00
|
0.40±0.10
|
100
|
7.3~13.0
|
φ15CB
|
15.50±0.40
|
0.20±0.05
|
≤7.50
|
0.40±0.10
|
100
|
7.8~14.0
|
φ16CB
|
16.50±0.40
|
0.22±0.05
|
≤8.00
|
0.40±0.10
|
100
|
8.3~15.0
|
φ17CB
|
17.50±0.40
|
0.22±0.05
|
≤8.50
|
0.40±0.10
|
100
|
8.8~16.0
|
φ18CB
|
18.50±0.40
|
0.22±0.05
|
≤9.00
|
0.42±0.10
|
100
|
9.3~17.0
|
φ20CB
|
20.50±0.50
|
0.25±0.05
|
≤10.0
|
0.45±0.10
|
100
|
10.5~19.0
|
φ22CB
|
22.50±0.50
|
0.25±0.05
|
≤11.0
|
0.45±0.10
|
100
|
11.5~20.5
|
φ25CB
|
25.50±0.50
|
0.25±0.05
|
≤12.5
|
0.45±0.10
|
50
|
13.0~24.0
|
φ28CB
|
28.50±0.50
|
0.30±0.08
|
≤14.0
|
0.45±0.10
|
50
|
14.5~27.0
|
