用途
供彩色电视机、显示器安插管基代号符合J10-2或美国电子工业协会标准（EIA）中B10-277的粗颈（Φ29mm）彩色显像管用。
主要技术性能
| 总插入力 |
≤90N |
| 总拔出力 |
27～80N |
| 单脚分离力 |
≥0.85N |
| 接触电阻 |
≤0.02Ω |
| 绝缘电阻 |
≥105MΩ |
| 耐压 |
1号接触件与相邻接触件之间(插入管基)：20kVDC.
不带放电间隙的接触件与相邻接触件之间(接地端除外)：3kVDC.
其余相邻接触件之间(接地端除外)：1.2kVDC.
|
| 开始放电电压 |
见表 |
| 适用聚焦极电缆 |
单股或多股电缆线，电缆线尺寸见图
电缆线插入力≤10N
电缆线拔出力≥40N
|
| 阻燃性 |
达UL94V-0级 |
放电间隙分布位置和开始放电电压（初始值）规格表
| 规格代号 |
A |
B |
C |
D |
E |
| 1号接触件（聚焦极）开始放电电压 |
11～14 |
12～15 |
13～16 |
14～17 |
15～18 |
规格代号
Code |
开始放电电压 I.D.V kVDC |
| 接触件编号 Pin No. |
| 4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| B |
低压接地端G.N.D |
1.2～2.3 |
| Q |
无接触件
Without Pin |
1.2～2.3 |
无接触件低压接地端
Without Pin G.N.D |
| Q1 |
无接触件
Without Pin |
1.0～2.3 |
1.2～2.4 |
1.0～2.3 |
无接触件低压接地端
Without Pin G.N.D |
| S |
无接触件
Without Pin |
1.2～2.3 |
2.0～3.5 |
1.2～2.3 |
无接触件低压接地端
Without Pin G.N.D |
| T1 |
无接触件
Without Pin |
1.0～2.3 |
2.0～3.5 |
1.0～2.3 |
无放电间隙Without |
1.0～2.3 |
无接触件低压接地端
Without Pin G.N.D |
注：上表是从SJ/T11162-1998的规格表中选取常用规格编成，详细规格请参阅本说明书附表。

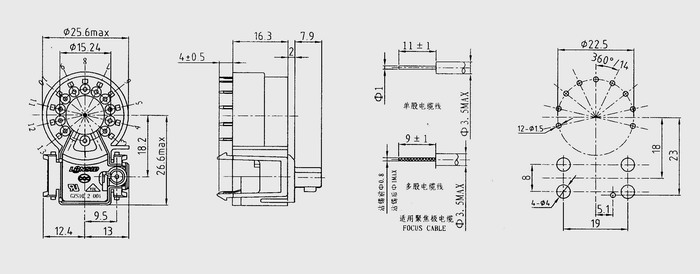

外形尺寸及印制板安装开孔尺寸 Dimension and PCB mounting holes
