用途
供彩色电视机、显示器安插管基代号符合J10-2或美国电子工业协会标准（EIA）中B10-277的粗颈（Φ29mm）彩色显像管用。
主要技术性能
|
总插入力
|
≤90N |
|
总拔出力
|
27～80N |
|
单脚分离力
|
≥0.85N |
|
接触电阻
|
≤0.02Ω |
|
绝缘电阻
|
≥105MΩ |
|
耐压
|
1号接触件与相邻接触件之间(插入管基)：20kVDC.
不带放电间隙的接触件与相邻接触件之间(接地端除外)：3kVDC.
其余相邻接触件之间(接地端除外)：1.2kVDC. |
|
开始放电电压
|
见表 |
|
阻燃性
|
达UL94V-0级 |
放电间隙分布位置和开始放电电压（初始值）规格表
| 规格代号 |
A |
B |
C |
D |
E |
F |
G |
| 1号接触件（聚焦极）开始放电电压 |
11～14 |
12～15 |
13～16 |
14～17 |
15～18 |
16～19 |
17～20 |
规格代号
Code |
开始放电电压 I.D.V kVDC |
| 接触件编号 Pin No. |
| 4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| B |
低压接地端G.N.D |
1.2～2.3 |
| E |
无接触件
Without Pin |
低压接地端G.N.D |
1.2～2.3 |
| F |
1.2～2.3 |
低压接地端G.N.D |
1.2～2.3 |
| N |
无接触件
Without Pin |
1.2～2.3 |
低压接地端G.N.D |
1.2～2.3 |
| Q |
无接触件
Without Pin |
1.2～2.3 |
无接触件低压接地端
Without Pin G.N.D |
| R |
1.2～2.3 |
无接触件低压接地端
Without Pin G.N.D |
注：上表是从SJ/T11163-1998的规格表中选取常用规格编成，详细规格请参阅本说明书附表。

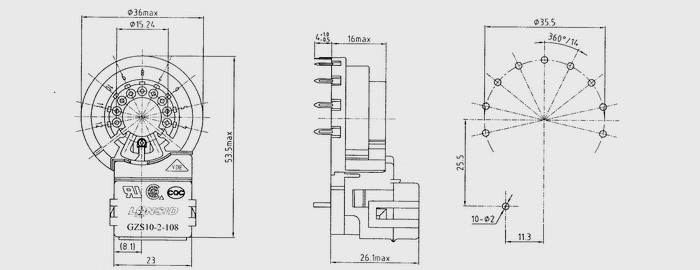

外形尺寸及印制板安装开孔尺寸 Dimension and PCB mounting holes
